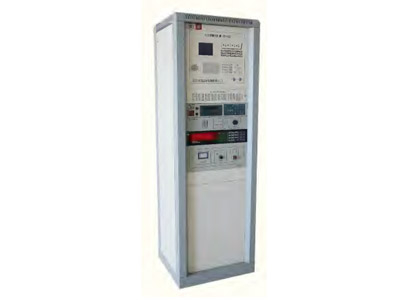

JB-TG-USC4000G火灾报警控制器(联动型)

JB-TG-USC4000G火灾报警控制器(联动型)

      ●产品性能与特点

      JB-TG-USC4000G火灾报警控制器(联动型)是种适用于安装在般工业与民用建筑的立柜式火灾报警控制器。可以用于组成区域报警系统、集中报警系统、 控制报警系统。控制器兼有联动功能，可配接各类消防联动系统。其性能指标满足标准GB4717《火灾报警控制器》及标准GB16806《消防联动控制系统》的技术要求。

      技术指标

      1.外形尺寸: 555mmx 600mmx1800mm

      2.负载容量:1~ 16回路，每回路254点，单系统量4064点总线设备。

      3.可以多台控制器联网使用，联网控制器数量为16台，联网系统容量为65024点

      4、直控输出点:可配接1 ~ 16回路USC4611多线控制盘，每个多线控制盘有16个直控点，256点。

      5. 总线手动控制点:可配接1 ~ 16个USC4612总线控制盘，每个总线控制盘有32个控制点，512点。

      6、配接火灾显示盘数量:单台主机数量为64个。

      7、通讯端口: RS485口2个，-个用于多台控制器联网，另一个接火灾显示盘; RS232口个，用于接CRT图形显示系统。

      8、环境温度:-10C ~ 40C9.相对湿度: sRH95%(40°C)

      10、电源:主电源AC220V/ 50HZ，备电DC24V/38Ah免维护铅酸蓄电池。

      11.功耗: s2000W

      12、总线通讯距离: 1500m13.联网通讯距离: 1000m

      ●安装与布线

      安装要求参照标准GB50166 (《火灾自动报警系统施工及验收规范》。

      与总线设备连接的信号总线宜采用RVS -2x1.5mm2的双绞铜芯线，穿金属管或阻燃管敕设，为联动设备提供电源总线宜采用RVS-2x2.5mm2的双绞铜芯线，穿金属管或阻燃管敷设。
